DC Fuse vs AC Fuse: อะไรคือความแตกต่างที่แท้จริงและวิธีการเลือกอย่างปลอดภัย

เมื่อพูดถึงการปกป้องระบบไฟฟ้าไม่ได้สร้างฟิวส์ทั้งหมดเท่ากัน หนึ่งในความเข้าใจผิดที่พบได้บ่อยที่สุดและเป็นอันตรายในสนามคือความคิดที่ว่าฟิวส์ AC และ DC นั้นสามารถใช้แทนกันได้ ในขณะที่อุปกรณ์ทั้งสองทำหน้าที่พื้นฐานเดียวกัน - การขัดจังหวะกระแสเมื่อเกิดความผิดพลาด - ฟิสิกส์ที่อยู่เบื้องหลังการทำงานของพวกเขานั้นแตกต่างกันมาก การใช้ฟิวส์ที่ไม่ถูกต้องอาจส่งผลให้เกิดความล้มเหลวหายนะอาร์คเป็นเวลานานหรือแม้กระทั่งอันตรายจากไฟไหม้

บทความนี้ให้ความสำคัญทางเทคนิคอย่างลึกซึ้งเกี่ยวกับความแตกต่างระหว่าง DC และ AC Fuses ทำไมความแตกต่างเหล่านั้นจึงมีอยู่วิธีการตีความการให้คะแนนและวิธีการเลือกฟิวส์ที่เหมาะสมสำหรับระบบของคุณ ไม่ว่าคุณจะออกแบบกล่อง Combiner PV ทำงานบนชุดแบตเตอรี่ EV หรือปกป้องมอเตอร์ AC อุตสาหกรรมความเข้าใจDC Fuse vs AC Fuseเป็นสิ่งจำเป็นสำหรับทั้งความปลอดภัยและประสิทธิภาพ

เหตุใด DC และ AC Fuses จึงมีความแตกต่างกัน

ฟิสิกส์การหยุดชะงักของอาร์ค - ศูนย์ข้ามกับกระแสต่อเนื่อง

ความแตกต่างพื้นฐานที่สุดระหว่าง AC และ DC Fuses อยู่ในวิธีที่พวกเขาจัดการกับการหยุดชะงักของอาร์ค ในระบบ AC ปัจจุบันมีการแกว่งเป็นศูนย์ถึงศูนย์ 50 หรือ 60 ครั้งต่อวินาที เมื่อองค์ประกอบฟิวส์ละลายส่วนโค้งที่เกิดขึ้นทั่วช่องว่างมีโอกาสตามธรรมชาติในการดับตัวเองเมื่อกระแสผ่านศูนย์

อย่างไรก็ตามในระบบ DC ไม่มีการข้ามเป็นศูนย์ กระแสกระแสอย่างต่อเนื่องในทิศทางเดียว สิ่งนี้ทำให้การดับส่วนโค้งยากขึ้น ฟิวส์จะต้องพึ่งพาคุณสมบัติการออกแบบทั้งหมด - เช่นความยาวองค์ประกอบขยายการเติมทรายและ arc chutes - เพื่อยืดออกเย็นและดับอาร์คในที่สุด หากไม่มีคุณสมบัติเหล่านี้ฟิวส์ที่ประสบความสำเร็จในการละลายอาจยังคงอนุญาตให้มีส่วนโค้งพลาสมาเพื่อรักษาความผิดพลาดในปัจจุบัน

ความแตกต่างของการก่อสร้าง - ความยาวองค์ประกอบ, การเติมทราย, ช่องว่างและร่างกาย

เนื่องจากส่วนโค้ง DC นั้นยากที่จะดับ DC ฟิวส์มักจะต้องมีการพิจารณาการออกแบบเฉพาะที่ไม่จำเป็นในฟิวส์ AC:

องค์ประกอบฟิวส์ที่ยาวขึ้น: ความยาวพิเศษให้พื้นที่มากขึ้นสำหรับส่วนโค้งที่จะยืดและกระจาย

สูง - ทรายซิลิกาเกรดหรืออาร์คที่คล้ายกัน - ฟิลเลอร์ดับ: ฟิลเลอร์ดูดซับพลังงานทำให้พลาสม่าเย็นลงและช่วยทำลายเส้นทางอาร์ค

ระยะห่างที่กว้างขึ้นและการออกแบบร่างกายเสริม: ฟิวส์ DC อาจใช้ตัวเรือนเซรามิกหรือเสริมแรงเพื่อทนต่อความเครียดจากความร้อนและอิเล็กทริกที่สูงขึ้นในระหว่างการล้างข้อบกพร่อง

ความแตกต่างของการก่อสร้างเหล่านี้อธิบายว่าทำไมฟิวส์ที่มีลักษณะคล้ายกันสามารถทำงานได้แตกต่างกันมากภายใต้เงื่อนไข DC

ขั้วและเครื่องหมาย - เมื่อทิศทางมีความสำคัญใน DC

ความแตกต่างที่สำคัญอีกประการหนึ่งคือฟิวส์ DC บางอย่างคือความไวต่อขั้ว- พวกเขาอาจต้องการการติดตั้งในการวางแนวเฉพาะเมื่อเทียบกับทิศทางปัจจุบัน นี่เป็นเรื่องธรรมดาโดยเฉพาะอย่างยิ่งในแอปพลิเคชันแรงดันไฟฟ้าสูง - ซึ่งเทคนิคการระเบิดของ ARC ใช้สนามแม่เหล็กเพื่อเบี่ยงเบนความสนใจ ในกรณีเช่นนี้การย้อนกลับฟิวส์สามารถลดประสิทธิภาพการทำงานได้

โดยทั่วไปผู้ผลิตจะทำเครื่องหมาย DC - ฟิวส์จัดอันดับด้วยลูกศรหรือตัวบ่งชี้ขั้ว ความล้มเหลวในการสังเกตเครื่องหมายเหล่านี้อาจส่งผลให้เกิดการป้องกันที่ไม่เหมาะสมแม้ว่าจะใช้ประเภทฟิวส์ DC ที่ถูกต้อง

การจัดอันดับที่สำคัญมากขึ้นเกี่ยวกับ DC

คะแนนแรงดันไฟฟ้า: ทำไมฟิวส์ 1,000 VAC อาจเป็น 500–750 VDC

บางทีสิ่งที่ทำให้เข้าใจผิดที่สุดสำหรับวิศวกรก็คือฟิวส์ที่ได้รับการจัดอันดับ1,000 VACอาจได้รับการจัดอันดับเท่านั้น500–750 VDC- นี่ไม่ใช่ข้อผิดพลาด แต่เป็นผลโดยตรงจากพฤติกรรมส่วนโค้ง เนื่องจากส่วนโค้ง DC นั้นคงอยู่มากขึ้นแรงดันไฟฟ้าสูงสุดที่ฟิวส์สามารถขัดจังหวะได้อย่างปลอดภัยจึงต่ำกว่า

ตัวอย่างเช่นฟิวส์ GG ที่มีการจัดอันดับ 690 VAC อาจมีการจัดอันดับ 440 หรือ 500 VDC การพยายามใช้มันที่ 690 VDC น่าจะส่งผลให้เกิดความยั่งยืนของอาร์คแทนการล้างความผิด นี่คือเหตุผลที่แผ่นข้อมูลมีรายการเรตติ้ง AC และ DC แยกกันและทำไมคุณต้องเลือกตามประเภทแรงดันไฟฟ้าของระบบจริงเสมอ

การให้คะแนนขัดจังหวะ (IR) และให้ - ผ่านพลังงาน

เกินแรงดันไฟฟ้าคะแนนขัดจังหวะ (IR)มีความสำคัญเท่าเทียมกัน นี่คือกระแสความผิดปกติสูงสุดฟิวส์สามารถขัดจังหวะได้อย่างปลอดภัยโดยไม่แตกหรือล้มเหลวอย่างหายนะ ในวงจร DC กระแสความผิดปกติที่มีอยู่มักจะสูงมาก (เช่นในแบตเตอรี่ EV หรืออาร์เรย์ PV) หาก IR ของฟิวส์ต่ำกว่ากระแสสั้น ๆ - กระแสไฟวงจรฟิวส์ไม่สามารถให้การป้องกันที่เชื่อถือได้

ให้ - ผ่านพลังงาน (โดยทั่วไปแสดงเป็นI²t) เป็นพารามิเตอร์สำคัญอื่น DC - ฟิวส์ที่ได้รับการจัดอันดับมักจะได้รับการปรับให้เหมาะสมเพื่อ จำกัด พลังงานให้ - ผ่านเพื่อป้องกันอุปกรณ์เซมิคอนดักเตอร์ที่มีความละเอียดอ่อนหรือฉนวนกันความร้อนจากความร้อนในระหว่างความผิดพลาด

เวลา - current (t - c) เส้นโค้ง - การอ่านหลอมเหลวเทียบกับการล้างบน dc

เวลา - เส้นโค้งปัจจุบัน (t - c เส้นโค้ง) ให้ข้อมูลเชิงลึกเกี่ยวกับระยะเวลาที่ฟิวส์จะใช้ในการทำงานภายใต้เงื่อนไขกระแสเกินที่แตกต่างกัน เส้นโค้งเหล่านี้มักจะแยกความแตกต่างระหว่าง:

เวลาละลาย: เมื่อองค์ประกอบฟิวส์ละลาย

เวลาล้าง: เมื่ออาร์คดับอย่างเต็มที่

ในระบบ DC เวลาการล้างมีความสำคัญมากขึ้นเนื่องจากการหลอมละลายอาจเกิดขึ้นได้อย่างรวดเร็ว แต่การดับส่วนโค้งอาจใช้เวลานานกว่ามาก เวลาการล้างที่ขยายออกนี้จะต้องพิจารณาเมื่อประสานงานกับอุปกรณ์ป้องกันอื่น ๆ เพื่อหลีกเลี่ยงระบบ - ความล้มเหลวระดับ

คุณสามารถแลกเปลี่ยน DC และ AC Fuses ได้หรือไม่?

ทำไมการทดแทนจึงเป็นอันตราย

ข้อผิดพลาดทั่วไปคือสมมติว่าเนื่องจากฟิวส์ AC และ DC ดูคล้ายกันและการจัดอันดับการแบ่งปันจึงสามารถใช้แทนกันได้ ในความเป็นจริงนี่เป็นหนึ่งในสาเหตุสำคัญของการป้องกันความล้มเหลว การใช้ AC - เฉพาะฟิวส์ในระบบ DC อาจส่งผลให้ความยั่งยืนของอาร์คที่ฟิวส์ละลาย แต่ล้มเหลวในการดับส่วนโค้ง เงื่อนไขนี้เลวร้ายยิ่งกว่าการไม่มีฟิวส์เลยเพราะระบบยังคงมีกระแสความผิดปกติด้วยความต้านทานเพียงเล็กน้อยซึ่งอาจนำไปสู่ไฟหรือการทำลายอุปกรณ์

ข้อยกเว้น: เมื่อ Dual - มีการจัดอันดับฟิวส์

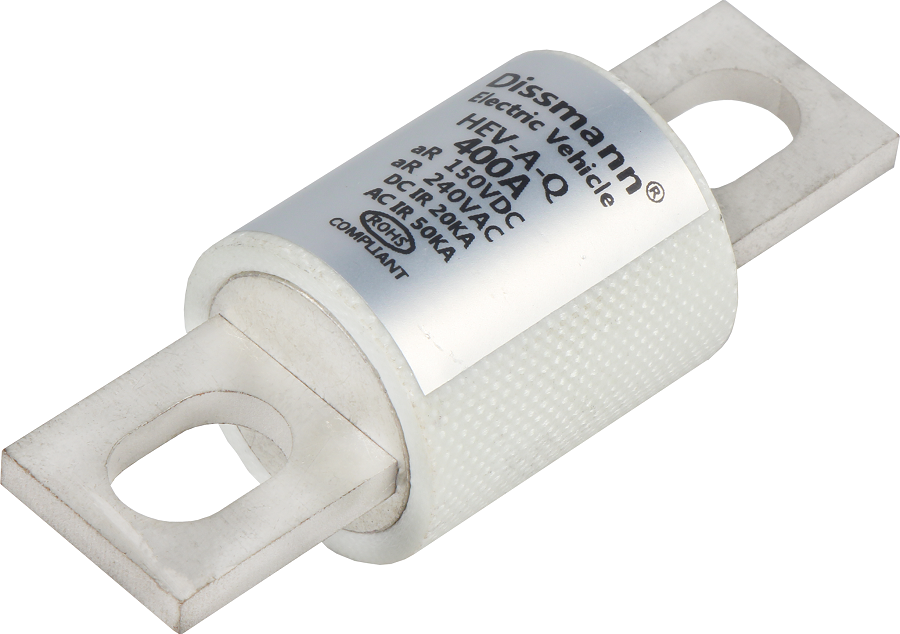

ผู้ผลิตบางรายผลิตdual - ฟิวส์จัดอันดับที่ผ่านการทดสอบและรับรองเฉพาะสำหรับแอปพลิเคชัน AC และ DC สิ่งเหล่านี้เป็นเรื่องธรรมดาในระบบพลังงานหมุนเวียนและยานพาหนะไฟฟ้าที่มีทั้งการชาร์จ AC และการจัดการแบตเตอรี่ DC เกิดขึ้น อย่างไรก็ตามการจัดอันดับ DC มักจะเป็นต่ำกว่ากว่าการจัดอันดับ AC ดังนั้นวิศวกรจะต้องตรวจสอบค่าทั้งสองอย่างระมัดระวัง

ตัวอย่างเช่นฟิวส์อาจมีป้ายกำกับ:

1,000 VAC

750 VDC

ซึ่งหมายความว่าฟิวส์เดียวกันนั้นปลอดภัยสำหรับ AC สูงสุด 1,000 V แต่สำหรับแอปพลิเคชัน DC คุณต้อง จำกัด ไว้ที่ 750 V

Learn more > >

ตัวอย่างกรณีศึกษา

ในกล่อง Combiner พลังงานแสงอาทิตย์ติดตั้งบางตัวใช้งานผิดพลาด690 VAC FUSESสำหรับสตริง PV 600 VDC- บนกระดาษ 690 V ดูเหมือนมากกว่า 600 V ดังนั้นจึงดูปลอดภัย ในทางปฏิบัติฟิวส์ไม่มีส่วนโค้ง dc ที่เหมาะสม - การออกแบบดับ เมื่อเกิดสั้น ๆ อาร์คค้ำจุนและระบบไม่สามารถป้องกันได้ มาตรฐานเช่นUL 2579(สำหรับฟิวส์ PV) ถูกสร้างขึ้นอย่างแม่นยำเพื่อป้องกันการใช้ในทางที่ผิดประเภทนี้

ด้าน - โดย - การเปรียบเทียบด้านข้าง: DC Fuse vs AC Fuse

เพื่อให้ความแตกต่างชัดเจนขึ้นนี่คือตารางเปรียบเทียบ:

ด้านนี้ - โดย - มุมมองด้านข้างแสดงให้เห็นว่าทำไมการสมมติว่ามีความเท่าเทียมกันอาจมีความเสี่ยง แม้ว่าฟิวส์ AC จะมีการจัดอันดับแรงดันไฟฟ้าที่สูงขึ้น แต่ก็อาจล้มเหลวในสภาพแวดล้อม DC

แอปพลิเคชันที่ DC Fuses มีความสำคัญ

กล่องไฟโซลาร์เซลล์แสงอาทิตย์ (PV)

ระบบ PV มักทำงานที่600–1,500 VDC- ฟิวส์ในกล่อง Combiner จะต้องได้รับการจัดอันดับเฉพาะสำหรับแรงดันไฟฟ้า DC เหล่านี้ พวกเขาจำเป็นต้องขัดจังหวะกระแสความผิดปกติสูงอย่างปลอดภัยและป้องกันกระแสฟีดแบ็คฟีดจากสตริงแบบขนาน มาตรฐานเช่นUL 2579และIEC 60269-6ครอบคลุมฟิวส์สำหรับแอปพลิเคชัน PV

ยานพาหนะไฟฟ้าและการจัดเก็บพลังงานแบตเตอรี่

โดยทั่วไปแล้วแบตเตอรี่ของ EV Traction จะทำงานที่400–800 VDCด้วยระบบการสร้าง - ถัดไปย้ายไปที่1,000 VDC+- กระแสความผิดปกติในแพ็คเหล่านี้อาจเกินหลายสิบกิโลแคม ฟิวส์ DC ในแอปพลิเคชันนี้จะต้องมีการจัดอันดับที่ขัดจังหวะสูงทนต่อการปั่นจักรยานความร้อนและบางครั้งก็เป็นไปตามมาตรฐานการสั่นสะเทือนของยานยนต์

DC UPS และศูนย์ข้อมูล

ด้วยศูนย์ข้อมูล Hyperscaleระบบการกระจาย 380–400 VDCฟิวส์ DC มีความสำคัญมากขึ้นสำหรับชั้นวางเซิร์ฟเวอร์และระบบ UPS เป้าหมายคือการปรับปรุงประสิทธิภาพเมื่อเทียบกับการแปลง AC แต่สิ่งนี้ต้องใช้ฟิวส์พิเศษที่สามารถป้องกันโหลดที่ละเอียดอ่อนได้อย่างน่าเชื่อถือที่แรงดันไฟฟ้า DC สูง

ระบบโทรคมนาคมและทางรถไฟ

ระบบโทรคมนาคมมักจะทำงาน-48 VDCซึ่งเป็นแรงดันไฟฟ้าต่ำ แต่กระแสสูง ที่นี่ฟิวส์ป้องกันความเสียหายของสายเคเบิลในระหว่างการลัดวงจร ระบบลากทางรถไฟอาจทำงานได้600–3,000 VDCต้องการรูปแบบ - ขนาดใหญ่ฟิวส์เพื่อป้องกันตัวแปลงการขับเคลื่อนและตัวต้านทานเบรก

วิธีเลือกฟิวส์ที่เหมาะสมสำหรับระบบ AC/DC แบบผสม

ขั้นตอนที่ 1: ระบุแรงดันไฟฟ้าและประเภท

ขั้นตอนแรกคือการพิจารณาว่าระบบนั้นเป็นอยู่เสมอAC, DC หรือไฮบริด(เช่นโครงสร้างพื้นฐานการชาร์จ EV ซึ่งใช้ทั้งสองอย่าง) การจัดอันดับแรงดันไฟฟ้าจะต้องตรงกับหรือเกินแรงดันไฟฟ้าสูงสุดของระบบ สำหรับ DC ให้ยืนยันไฟล์คะแนนแรงดันไฟฟ้า DCแยกต่างหาก - อย่าถือว่ามันเท่ากับการจัดอันดับ AC

ขั้นตอนที่ 2: ประเมินกระแสการทำงานปกติ

เลือกฟิวส์ที่ได้รับการจัดอันดับที่125–150% ของกระแสการดำเนินงานต่อเนื่อง- สิ่งนี้ทำให้อุณหภูมิสูงขึ้นและป้องกันการเดินทางที่น่ารำคาญในระหว่างการเข้าสู่สภาพการไหลเข้า ตัวอย่างเช่นการโหลดสถานะ DC - ที่มั่นคงอาจต้องใช้ฟิวส์ 25–30

ขั้นตอนที่ 3: ตรวจสอบการจัดอันดับการขัดจังหวะ (ความสามารถในการทำลาย)

การจัดอันดับการขัดจังหวะจะต้องเกินกว่ากระแสความผิดพลาดสูงสุดในอนาคต- ในวงจร DC กระแสความผิดปกติสามารถยั่งยืนได้นานกว่า AC ดังนั้น DC Fuses มักจะต้องใช้ความสามารถในการขัดจังหวะสูงขึ้น.

ขั้นตอนที่ 4: จับคู่มาตรฐานแอปพลิเคชัน

PV พลังงานแสงอาทิตย์→ UL 2579, IEC 60269-6

EVS→ ISO 8820, LV 123, Sae Jaso

AC อุตสาหกรรม→ UL 248, IEC 60269-2

ขั้นตอนที่ 5: พิจารณาปัจจัยด้านสิ่งแวดล้อมและเครื่องจักรกล

ฟิวส์ใน EVS และทางรถไฟการสั่นสะเทือนและการปั่นจักรยานความร้อนในขณะที่ผู้ที่อยู่ในอาร์เรย์ PV จะต้องทนต่อสภาพกลางแจ้งเช่น UV และความชื้น อาจจำเป็นต้องมีการเร่ร่อนสำหรับอุณหภูมิแวดล้อมที่สูงกว่า 40 องศา

มาตรฐานและความแตกต่างของการทดสอบระหว่าง AC และ DC Fuses

DC Fuses ได้รับarc stricter - การทดสอบการดับเมื่อเทียบกับฟิวส์ AC มักจะอยู่ในห้องปฏิบัติการควบคุมที่ทำซ้ำเงื่อนไขความผิดพลาดที่แรงดันไฟฟ้าและกระแสต่างๆ

หัวข้อขั้นสูงในแอปพลิเคชันฟิวส์

การประสานฟิวส์

ทั้งในระบบ AC และ DCการประสานตรวจสอบให้แน่ใจว่ามีเพียงฟิวส์ที่ใกล้ที่สุดกับความผิดพลาดจะหายไปเพื่อป้องกันไม่ให้เกิดการหยุดชะงักของต้นน้ำ การประสานงานนั้นยากขึ้นในระบบ DC เนื่องจากการตรวจจับความผิดปกติช้าลงและพลังงานอาร์คที่สูงขึ้น

อุณหภูมิและการลดลง

ฟิวส์คือความร้อน - อุปกรณ์ที่ละเอียดอ่อน ในระบบแบตเตอรี่ DC ที่ทำงานอย่างต่อเนื่องที่โหลดสูง20–25%เป็นเรื่องปกติที่จะหลีกเลี่ยงริ้วรอยก่อนวัยอันควร

แนวโน้มในอนาคต

แรงดันไฟฟ้า DC ที่สูงขึ้นใน EVS→ผลักดันการออกแบบฟิวส์ไปที่ 1,500 VDC ขึ้นไป

ของแข็ง - สถานะฟิวส์ (SSFs)→เซมิคอนดักเตอร์ที่เกิดขึ้นใหม่ - การป้องกันที่ใช้อาจเสริมหรือแทนที่ฟิวส์แบบดั้งเดิมในบางกรณี

ความยั่งยืน→ผู้ผลิตกำลังสำรวจตัวเรือนฟิวส์รีไซเคิลและฟิลเลอร์ผลกระทบต่อสิ่งแวดล้อมที่ลดลง

รับโซลูชันฟิวส์ของคุณ

เราเป็นโรงงานในประเทศจีน

ฟิวส์ Dissmann ได้เติบโตขึ้นเป็นผู้นำระดับโลกที่เชื่อถือได้ในโซลูชั่นการป้องกันวงจรเสริมสร้างระบบไฟฟ้าที่ปลอดภัยและเชื่อถือได้มากขึ้น ผ่านวิศวกรรมที่มีความแม่นยำและนวัตกรรมอย่างต่อเนื่องเรานำเสนอประสิทธิภาพสูง - ฟิวส์สำหรับยานยนต์พลังงานทดแทนอุตสาหกรรมและแอพพลิเคชั่นอิเล็กทรอนิกส์ให้บริการลูกค้าในกว่า 80 ประเทศทั่วโลก

รับค่าใช้จ่าย - โซลูชันการออมทันที

บทสรุป

การอภิปรายของDC Fuse vs AC Fuseไม่ใช่แค่วิชาการ - มันมีผลกระทบโดยตรงสำหรับประสิทธิภาพด้านความปลอดภัยความน่าเชื่อถือและระบบ- ในขณะที่อุปกรณ์ทั้งสองมีจุดประสงค์พื้นฐานเดียวกันในการปกป้องวงจรการออกแบบและการใช้งานของพวกเขาแตกต่างกันอย่างมีนัยสำคัญ

AC Fusesพึ่งพาศูนย์ - การข้ามวัฏจักรปัจจุบันเพื่อดับอาร์ค

DC Fusesต้องยืดออกเย็นและดับโดยไม่มีการหยุดชะงักในปัจจุบันตามธรรมชาติ

การใช้ประเภทฟิวส์ที่ไม่ถูกต้องอาจทำให้เกิดความล้มเหลวอย่างรุนแรงโดยเฉพาะอย่างยิ่งในPV Solar PV, EVs และ Battery Storage.

วิศวกรควรปรึกษาเสมอแรงดันไฟฟ้าปัจจุบันกำลังการขัดจังหวะและการปฏิบัติตามมาตรฐานเมื่อเลือกฟิวส์

เมื่อระบบพลังงานรวมเข้าด้วยกันมากขึ้นเรื่อย ๆพลังงานหมุนเวียนการขนส่งไฟฟ้าและการกระจาย DCการทำความเข้าใจความแตกต่างของเทคโนโลยีฟิวส์เป็นสิ่งจำเป็นสำหรับการออกแบบที่ปลอดภัยและมีประสิทธิภาพ
