กล่อง Combiner กับฟิว

พืช PV ที่ทันสมัย ​​- จาก C & I บนหลังคาไปจนถึงยูทิลิตี้ - สเกลกราวด์สเกล - มีชีวิตอยู่หรือตายที่ด้านหลังของรายละเอียดเล็ก ๆ อันกล่อง Combinerเป็นหนึ่งในรายละเอียดเหล่านั้น มันดึงหลายสายเข้าด้วยกันบ้านการป้องกันกระแสเกิน(สตริงฟิวส์) และให้การป้องกันและป้องกันไฟกระชากเพื่อให้อาร์เรย์ของคุณปลอดภัยและให้บริการได้ ทำให้ถูกต้องและคุณได้รับเวลาทำงานการประสานงานการคัดเลือกและการปฏิบัติตาม NEC เข้าใจผิดและคุณเสี่ยงต่อการเดินทางสร้างความรำคาญ, เร่งอายุหรือในกรณีที่เลวร้ายที่สุดคือไฟ

ที่ง่ายที่สุดกล่อง Combiner เป็นตู้ไฟฟ้าที่รวมสาย PV หลายสายไว้ในเอาต์พุต DC หนึ่งตัวที่ให้อาหารอินเวอร์เตอร์ จุดนี้ไม่ได้เป็นเพียงแค่การลดสายไฟ - มันเกี่ยวกับพฤติกรรมความผิดที่ควบคุมการบำรุงรักษาและการมองเห็นข้อมูลเมื่อมีการรวมการตรวจสอบ High - Combiners คุณภาพมักจะมาถึงเป็น "all - ใน - หนึ่ง" ระบบย่อยที่มีตัวยึดฟิวส์สวิตช์ DC SPD และบางครั้งสตริง - ระดับกระแสไฟฟ้ากระแส/อุณหภูมิ

แต่มีเรื่องราวที่สองที่ชัดเจนน้อยกว่า:ฟิวส์- ในอาร์เรย์แบบขนานความผิดพลาดของสตริงเดียวสามารถเลี้ยงได้โดยสตริงที่มีสุขภาพดี ("backfeed") สร้างกระแสไฟฟ้าที่ดีด้านบนและการจัดอันดับโมดูล สตริง - ระดับฟิวส์ จำกัด พลังงานนั้นล้างสตริงที่ผิดพลาดและเก็บส่วนที่เหลือของอาร์เรย์ออนไลน์ - หากคุณมีขนาดจัดอันดับและติดตั้งอย่างถูกต้อง หมายเหตุทางวิศวกรรมที่เชื่อถือได้และเอกสารแอปพลิเคชันร่างเมื่อจำเป็นต้องมีการหลอมรวม (มักจะมากกว่าหรือเท่ากับ 3 สตริงในแบบคู่ขนาน) กฎการปรับขนาดทั่วไป (เช่นเช่น1.56 × ISCภายใต้ NEC) และวิธี "การจัดอันดับฟิวส์ซีรีส์" บนแผ่นป้ายชื่อโมดูลแคปค่าฟิวส์ที่คุณได้รับอนุญาตให้ใช้

1) กล่อง Combiner - คืออะไรและทำไมจึงใส่ฟิวส์ไว้ข้างใน?

A กล่อง Combinerรวมสาย PV หลายสายและกำหนดเส้นทางเอาต์พุตรวมไปยังอินเวอร์เตอร์ ในทางปฏิบัตินั่นหมายถึง:

สตริง OCPD (ฟิวส์)เพื่อปกป้องตัวนำและโมดูลจากกระแสย้อนกลับ/ย้อนกลับ

การแยก DCผ่านสวิตช์เพื่อให้ช่างเทคนิคสามารถให้บริการอุปกรณ์ดาวน์สตรีมได้อย่างปลอดภัย

การป้องกันไฟกระชาก(SPD) ขนาดสำหรับคลาสและสภาพแวดล้อมแรงดันไฟฟ้า DC ของระบบ

การตรวจในการวัดต่อ - สตริงกระแสอุณหภูมิหรือความต้านทานฉนวนในหน่วยขั้นสูง

ฟิวส์เป็นศูนย์กลางเพราะพวกเขาแก้ปัญหาอาเรย์แบบขนานที่เฉพาะเจาะจง - ปัญหาอาร์เรย์: หากความผิดพลาดของสตริงหนึ่งสายสตริงที่มีสุขภาพดีสามารถผลักดันความผิดปกติเข้ามา หากไม่มี OCPD ต่อสตริงกระแสเหล่านั้นสามารถเกินโมดูล "การจัดอันดับฟิวส์" ความแอมพลิเคชันตัวนำและขีด จำกัด ของตัวดึง/เทอร์มินัล Fuses GPV ขนาดที่ถูกต้องล้างสตริงที่ผิดพลาดอย่างรวดเร็วในขณะที่ส่วนที่เหลือยังคงผลิต นั่นคือการป้องกันที่เลือกได้และคาดเดาได้ - ไม่ใช่แค่ "บางสิ่งบางอย่างอาจเดินทาง"

สาย: ซีรี่ส์ - โมดูลเชื่อมต่อ; สตริง ISC ประมาณโมดูล ISC

อาร์เรย์: หลายสายในแบบคู่ขนาน; อาร์เรย์ ISC คือ ~ n ×สตริง ISC

ผู้ร่วมงาน: สิ่งที่แนบมาที่รวบรวมสตริงและมี OCPD, สวิตช์, SPD และการตรวจสอบ

2) รหัสและมาตรฐานที่ขับเคลื่อน Combiner หลอมรวม (NEC + GPV)

ในอเมริกาเหนือนักออกแบบมักจะติดตามNEC บทความ 690และข้อมูลผู้ผลิต สองกฎที่ใช้งานได้จริงมีอำนาจเหนือวัน - ถึง - การปรับขนาดวัน:

การปรับขนาดอุปกรณ์และตัวนำที่อยู่ที่ 156% ของ ISC
ปัจจัยต่อเนื่องในปัจจุบันของ NEC (1.25) คูณด้วยปัจจัยการปรับอีกประการหนึ่ง (บ่อยครั้งที่ 1.25) นำไปสู่ความคุ้นเคย1.56 × ISCกฎของหัวแม่มือสำหรับ OCPD และตัวนำในวงจรแหล่ง PV คุณจะเห็นหมายเลขเดียวกันในโน้ตแอพของผู้ขายและคู่มือติดตั้ง

การจัดอันดับฟิวส์ซีรีย์ "โมดูล" ปิดขนาดฟิวส์ของคุณ
ทุกโมดูลมีคะแนนฟิวส์สูงสุด นั่นคือคะแนนแอมป์ฟิวส์สูงสุดที่คุณได้รับอนุญาตให้วางในซีรีส์ด้วยโมดูล/สตริง ช่วยให้มั่นใจว่าตัวนำโมดูลและการเชื่อมต่อภายในจะไม่ถูกยัดเยียดในระหว่างความผิดพลาด คุณต้องปรับขนาดฟิวส์สตริงในลักษณะที่เคารพทั้งขั้นต่ำ 1.56 × ISCสำหรับการดำเนินการอย่างต่อเนื่องและโมดูลชุดฟิวส์สูงสุด- คุณไม่เกินขีด จำกัด ของอุปกรณ์ที่ต่ำกว่าหรือการจัดอันดับป้ายชื่อ

ในระดับสากลฟิวส์ GPV ถูกกำหนดโดยIEC 60269-6- ผู้ขายมักจะเผยแพร่เวลา - ประตูปัจจุบันเช่น "non - การหลอมกระแส≈ 1.13 × in" และ "การหลอมละลายปัจจุบัน≈ 1.35 × in" รวมถึงแนวทางที่น่าสนใจสำหรับซันนี่ ผลที่สุด: ตรวจสอบทั้งคะแนนแอมป์และอุณหภูมิดังนั้นฟิวส์จะไม่น่ารำคาญ - ระเบิดที่กระแสและอุณหภูมิที่คาดหวัง

กรณีขอบ - "Combiner -} การออกแบบฟรี"
แพลตฟอร์มอินเวอร์เตอร์บางส่วนพับ OCPD การสลับและการตรวจสอบเข้าไปในอินเวอร์เตอร์เปิดใช้งานCombiner - ฟรีสถาปัตยกรรมสำหรับเค้าโครงเฉพาะ พวกเขาสามารถลดต้นทุน BOS แต่พวกเขาไม่ได้กำจัดฟิวส์ในทุกสภาวะ ตรวจสอบการจัดอันดับ DC และคู่มือการติดตั้งของอินเวอร์เตอร์เสมอก่อนที่จะสมมติว่าฟิวส์ไม่จำเป็น

3) เทคโนโลยีฟิวส์ใน Combiners

ในขณะที่สิ่งที่แนบมานั้นแตกต่างกันไปฮาร์ดแวร์ฟิวส์นั้นได้มาตรฐานอย่างเป็นธรรม:

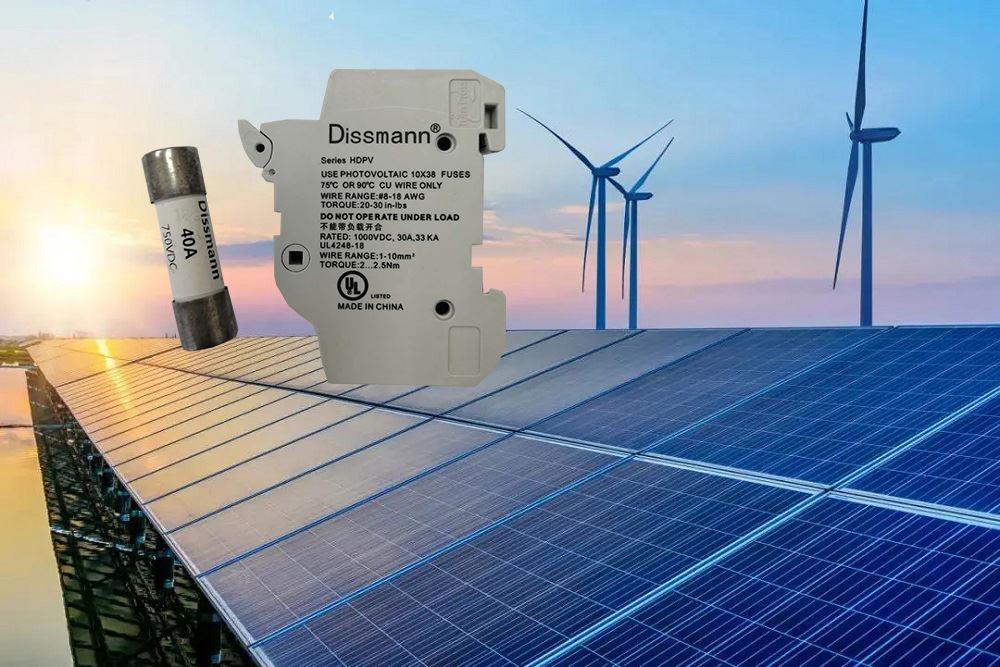

ฟิวส์ทรงกระบอก GPV (10 × 38 มม.)- ubiquitous สำหรับสตริง 600/1000/1500 VDC พร้อมใช้งานกับตัวเลือกตัวบ่งชี้เคล็ดลับหรือ microswitch ที่ตั้งค่าสถานะฟิวส์แบบเปิดเพื่อเร่งการแก้ไขปัญหา

nh - รูปแบบ pv fuses- สามัญบนตัวป้อนปัจจุบันที่สูงขึ้นในพืชอินเวอร์เตอร์กลาง - พืชอินเวอร์เตอร์

ใน - เส้น (สายรัด) ฟิวส์- ขึ้นรูปเป็นสายรัดสตริงบนชั้นวางเพื่อลดจำนวนกล่อง Combiner Field; การแลกเปลี่ยนคือการบำรุงรักษาและการปิดผนึกสิ่งแวดล้อม

ผู้ถือฟิวส์/บล็อก- แตะ - ปลอดภัย DIN - รางหรือแผง - เมาท์จัดอันดับสำหรับคลาสแรงดันไฟฟ้า PV และความสามารถในการทำลาย media.distributorordatasolutions.com

ข้อมูลจำเพาะที่สำคัญที่สุดนอกเหนือจากการจัดอันดับแอมป์คือระดับแรงดันไฟฟ้า- การออกแบบ PV ทั่วไปใช้ 1,000 VDC หรือ 1500 VDC - และการให้คะแนนขัดจังหวะเพียงพอสำหรับ - CASE CASE CASE FAULT CRUSTIND และความต้านทานเครือข่ายที่ตำแหน่งฟิวส์ ตรวจสอบทั้งสองบนแผ่นข้อมูลไม่ใช่แค่โบรชัวร์เว็บ

4) วิธีการปรับขนาดสตริง fuses ขั้นตอน - โดย - ขั้นตอน

การปรับขนาดตรงไปตรงมาเมื่อคุณเก็บสามรั้วไว้ในใจ:กระแสการดำเนินงานขั้นต่ำ, Module Series Fuse Limit, และการจัดอันดับแรงดันไฟฟ้า/การขัดจังหวะ DC ที่เหมาะสม.

ขั้นตอน 1 - รวบรวมอินพุตที่สำคัญ

คุณจะต้อง:

โมดูล ISC (ที่ STC)และVOC(ตรวจสอบอุณหภูมิของไซต์ที่เย็นที่สุดเนื่องจาก VOC เพิ่มขึ้นเมื่ออุณหภูมิลดลง)

จำนวนสตริงขนานในแต่ละอินพุต Combiner

การจัดอันดับฟิวส์ชุดโมดูลจากแผ่นข้อมูล

อุณหภูมิที่แนบมา(ภายในกล่องไม่ใช่แค่โดยรอบกลางแจ้ง)

ระบบแรงดันไฟฟ้า DC(600, 1,000, 1500 VDC)

ขั้นตอน 2 - กำหนดว่าจำเป็นต้องใช้การหลอมรวมสตริง

ในอาร์เรย์ด้วยสามสายคู่ขนานขึ้นไปโดยทั่วไปแล้วการหลอมรวมเป็นสิ่งจำเป็นเนื่องจากความผิดพลาดของสตริงหนึ่งสามารถกลับมาได้ - เลี้ยงโดยผู้อื่นที่กระแสเกินโมดูลและขีด จำกัด ของตัวนำ น้อยกว่าสามสายสามารถเป็นขอบ - ดินแดนกรณี แต่อย่าพึ่งพากฎของนิ้วหัวแม่มือเพียงอย่างเดียว ตรวจสอบการจัดอันดับฟิวส์ซีรีส์ของโมดูลและตัวพิมพ์ใหญ่ที่เลวร้ายที่สุด - เคสคณิตศาสตร์ปัจจุบัน เมื่อมีข้อสงสัยการออกแบบด้วยฟิวส์ - มักจะเป็นต้นทุนที่เพิ่มขึ้นเล็กน้อยเมื่อเทียบกับโปรไฟล์ความเสี่ยง

ขั้นตอน 3 - คำนวณกระแสกับขนาดกับ

เริ่มต้นสตริง isc × 1.56เพื่อครอบคลุมหน้าที่อย่างต่อเนื่องและการยกระดับการระคายเคือง จากนั้นเปรียบเทียบเป้าหมายแอมป์ที่ได้กับโมดูลคะแนนฟิวส์ซีรีส์สูงสุด- หากค่า 1.56 × ISC เกินระดับฟิวส์ซีรี่ส์คุณต้องให้เกียรติโมดูลขีด จำกัด และเลือกฟิวส์มาตรฐานที่ใกล้ที่สุดไม่เกินคะแนนนั้น ในทางกลับกันถ้า 1.56 × ISC มีขนาดฟิวส์ต่ำกว่าจริงคุณสามารถก้าวขึ้นไปสู่การจัดอันดับแอมป์มาตรฐานที่ใกล้เคียงที่สุด - ยังคงทำให้แน่ใจว่าฟิวส์จะไม่น่ารำคาญ - เปิดภายใต้กระแสและอุณหภูมิจริง

ขั้นตอน 4 - เลือกคลาสแรงดันไฟฟ้าที่ถูกต้องและการจัดอันดับการขัดจังหวะ

เลือก1,000 VDCหรือ1,500 VDCฟิวIR (คะแนนขัดจังหวะ)สำหรับความผิดพลาดกรณีที่เลวร้ายที่สุด - ที่ตำแหน่งนั้น โปรดจำไว้ว่าอาร์เรย์ PV สามารถนำเสนอแรงดันไฟฟ้า DC สูงที่มีกระแสความผิดปกติค่อนข้างเล็กน้อย ตรวจสอบพฤติกรรมและเวลาที่ จำกัด ของฟิวส์ - พฤติกรรมและเวลา - เส้นโค้งปัจจุบันดังนั้นคุณจะไม่ออกจากตัวนำ, lugs หรือ busbars ภายใต้ - ได้รับการปกป้องในระหว่างการช้า - การพัฒนาความผิด

ขั้นตอน 5 - บัญชีสำหรับอุณหภูมิการสูญเสียพลังงานและผู้ถือ

ภายในตู้ PV ที่ปิดสนิทโดยรอบสามารถวิ่งได้ร้อนขึ้น 20–30 องศากว่าอากาศกลางแจ้งในช่วงบ่ายที่ชัดเจน ความต้านทานฟิวส์ - ดังนั้นการสูญเสียวัตต์ - เพิ่มขึ้นตามอุณหภูมิ ตรวจสอบกำลังของแผ่นข้อมูล - หมายเลขการกระจายและขีดจำกัดความร้อนของผู้ถือ ในไซต์ที่ร้อนแรงขึ้นขนาดเล็กในขนาดกล่องกลยุทธ์การระบายอากาศหรือระยะห่างของส่วนประกอบสามารถจ่ายเงินปันผลในความน่าเชื่อถือ หากเวลาการใช้งานให้เลือกตัวบ่งชี้การหลอมรวมหรือ microswitch - ที่ติดตั้งและสต็อกอะไหล่บนไซต์ - เพื่อให้ทีมงานสามารถสลับในไม่กี่นาทีไม่ใช่วัน

5) สถาปัตยกรรมและ BOM: อะไรจะเกิดขึ้นในกล่อง "ดี"

Combiner ที่ใช้งานได้จริงเป็นมากกว่ากระป๋องด้วยคลิปฟิวส์ บิลวัสดุ (BOM) มักจะรวมถึง:

สตริง Fuse Holders + GPV Fusesสำหรับแต่ละสตริงที่เข้ามา (บวกเท่านั้นหรือทั้งสองขั้วต่อการออกแบบ/ahj)

สวิตช์ตัดการเชื่อมต่อ DCขนาดสำหรับคลาสอาร์เรย์รวมและคลาสแรงดันไฟฟ้าเข้ากันได้กับขั้นตอนการล็อค/แท็ก

DC SPD(ประเภท 2 ในแอปพลิเคชั่น PV Combiner ส่วนใหญ่) พร้อมตลับหมึกที่เปลี่ยนได้ตรงกับแรงดันไฟฟ้าของระบบและโปรไฟล์ไฟกระชากของไซต์

บัสบาร์หรือชุดบัสลามิเนตขนาดสำหรับการเพิ่มขึ้นของกระแสไฟฟ้าและอุณหภูมิ

การตรวจสอบสตริงบอร์ด/shunts สำหรับปัจจุบันและอุณหภูมิ (เป็นทางเลือก แต่มีค่าสำหรับ O&M)

ป้ายกำกับและป้ายความปลอดภัยต่อ NEC/AHJ, UV - ต้านทาน

เพื่อรักษาอุณหภูมิของสิ่งที่แนบมาไว้ภายใต้การควบคุมให้ตรวจสอบให้แน่ใจว่าระยะห่างของส่วนประกอบรัศมีโค้งงอลวดและการวางแนวของต่อมสายเคเบิลรองรับการไหลเวียนของอากาศและการบำรุงรักษา ในเกลือ - หมอกหรือสภาพแวดล้อมชายฝั่งฮาร์ดแวร์สแตนเลสและNEMA 4X / IP65การจัดอันดับที่มีปะเก็นที่เหมาะสมช่วยเพิ่มอายุการใช้งานที่ยืนยาว (ตรวจสอบแผ่นข้อมูลผู้ขายสำหรับคุณสมบัติด้านสิ่งแวดล้อมก่อนที่จะสมมติว่ากลางแจ้ง - พร้อมเท่ากับเกลือ - พร้อม)

ตาราง A - กล่อง Combiner PV ทั่วไป BOM (ตัวอย่าง)

6) Workthrough ขนาดทำงาน (จาก ISC ไปจนถึงลวด)

ลองแปลงชุดตัวเลข - จริง ish เป็นตัวเลือกฟิวส์ที่เคารพ NEC และขีด จำกัด โมดูล

อินพุต (STC)

โมดูล ISC =11.0 A

โมดูลการจัดอันดับฟิวส์ซีรีส์ = 20 A(จาก Module Datasheet)

สตริงในแบบขนานที่อินพุต Combiner =8

แรงดันไฟฟ้าของระบบ =1,000 VDC

Outdoor Ambient=35 องศา; โดยประมาณภายในห้องโดยรอบในช่วงบ่ายร้อน =55–65 องศา

ขั้นตอน 1 - สตริงฟิวส์แอมป์เป้าหมาย

1.56 × isc=1.56 × 11.0 a =17.16 A

ขนาดฟิวส์ PV มาตรฐานที่ใกล้ที่สุดที่/สูงกว่านี้คือ20 A.

ตรวจสอบการจัดอันดับฟิวส์ชุดโมดูล (20 A) ผู้สมัครเท่ากับสูงสุด20 Aเป็นที่ยอมรับ แต่ไม่มีส่วนหัว ตรวจสอบอุณหภูมิที่ลดลงและพิจารณาเค้าโครงความร้อนเพื่อหลีกเลี่ยงความรำคาญ

ขั้นตอน 2 - อาร์เรย์เอาท์พุทเอาท์พุท

อาร์เรย์ isc ≈ 8 × 11.0 a =88 A

1.56 ×อาร์เรย์ isc ≈137 A

เลือก DC - OCPD ที่ให้คะแนนและตัดการเชื่อมต่อที่มากกว่าหรือเท่ากับ 150 A ที่ 1,000 VDC เพื่อให้มั่นใจว่าการจัดอันดับการขัดจังหวะที่เหมาะสม (ส่วนที่แน่นอนขึ้นอยู่กับรูปทรงเรขาคณิตที่แนบมาและผลการศึกษาความผิดพลาด)

ขั้นตอน 3 - คลาสแรงดันไฟฟ้า & ir

เลือกฟิวส์ 1,000 VDC GPVด้วยการจัดอันดับการขัดจังหวะเกินกว่าที่เลวร้ายที่สุดของไซต์ - หน้าที่ความผิดพลาดกรณี ตรวจสอบด้วยแผ่นข้อมูล

ขั้นตอน 4 - การสูญเสียอุณหภูมิและพลังงาน

ด้วยบรรยากาศภายใน ~ 55–65 องศายืนยันระดับอุณหภูมิของผู้ถือและการสูญเสียวัตต์ ผู้ถืออวกาศเพื่อส่งเสริมการระบายความร้อนแบบพาความร้อนและสเป็คแสง - สี, ดวงอาทิตย์ - ค้ำยันที่ทนต่ออุณหภูมิภายในที่ลดลง

ตาราง B - สรุปการปรับขนาด (ตัวอย่าง)

สำคัญ: ตารางด้านบนคือเป็นตัวอย่าง- แทนที่ด้วยไซต์ - ข้อมูลเฉพาะค่าป้ายชื่อโมดูลและการทดสอบสิ่งที่แนบมาจริงและข้าม - ตรวจสอบคู่มืออินเวอร์เตอร์และการตีความ AHJ

7) ข้อควรพิจารณาด้านสิ่งแวดล้อมและสิ่งที่แนบมา (NEMA/IP, UV, การกัดกร่อน, ระดับความสูง)

PV Combiners มีชีวิตอยู่กลางแจ้ง กล่อง "ผ่านได้" ในสภาพอากาศในประเทศที่เย็นสบายอาจกลายเป็นปวดหัวในสนามติดตามริมทะเล เพื่อระบุสิ่งที่ค้ำประกัน:

เข้าและกัดกร่อน: เป้าNEMA 3R/4Xหรือip 65+ขึ้นอยู่กับการเปิดรับ ในอากาศชายฝั่งหรืออุตสาหกรรมชอบ316 สแตนเลสหรืออลูมิเนียมเคลือบอย่างถูกต้องพร้อมตัวยึดสแตนเลส

ความสูง: ความหนาแน่นของอากาศต่ำช่วยลดการระบายความร้อน derate current - การพกพาชิ้นส่วนตามนั้น

การจัดการสายเคเบิล: ใช้ UV - ต่อมต้านทานและการบรรเทาสายพันธุ์; รายการมุมไปยังน้ำหลั่งน้ำ

การออกแบบความร้อน: สีภายนอกแสงแสงแดดและเค้าโครงภายใน (ระยะห่างฟิวส์แนวตั้ง) ตัดอุณหภูมิภายในด้วยหลายองศา

การซ่อมบำรุง: ประตูบานพับที่มีการเข้าพักการติดฉลากใจกว้างและด้ามจับที่ล็อคได้ (LOTO) ลด MTTR ในระหว่างการให้บริการ

8) การบำรุงรักษา: ตัวบ่งชี้อะไหล่และการตรวจสอบ

Combiner ควรประหยัดเวลาเมื่อมีบางอย่างผิดปกติ ตัวเลือกค่าใช้จ่ายต่ำ - ไม่กี่ตัวเลือกค่าใช้จ่ายด้านหน้าสร้างความแตกต่างระหว่างการแก้ไขช่วงบ่ายและความลึกลับหลายวัน -:

ตัวบ่งชี้ฟิวส์ / microswitchในตัวยึดตั้งค่าสถานะสตริงที่แน่นอนด้วยฟิวส์แบบเปิด - ไม่จำเป็นต้องใช้ตัววัดเมตร Safari เก็บอะไหล่ในกระเป๋าผึ่งให้แห้งภายในตู้

สตริงการตรวจสอบปัจจุบันจุดที่มีประสิทธิภาพต่ำกว่าที่เกิดขึ้นก่อนที่พวกเขาจะล้มเหลวอย่างหายนะ ด้วยช่องทางอุณหภูมิคุณสามารถเชื่อมโยงความร้อนและกระแสไฟฟ้าเพื่อค้นหาการยุติที่หลวมก่อน

การติดฉลาก: แต่ละหมายเลขสตริงควรปรากฏบนแท็กสายรัดเทอร์มินัลตัวยึดฟิวส์และแผนที่ SCADA - ความคลุมเครือมีราคาแพงในสนาม

9) ฟิวส์กับเบรกเกอร์ภายใน Combiner: วิธีการตัดสินใจ

ฟิวส์เป็นธรรมชาติปัจจุบัน - จำกัด, ขนาดกะทัดรัดและค่าใช้จ่าย - มีผลบังคับใช้สูง - การล้างข้อผิดพลาด DC แรงดันไฟฟ้าที่ระดับสตริง พวกเขาเรียบง่ายและคาดเดาได้หากมีขนาดและเย็นลงอย่างถูกต้องเบรกเกอร์ DCสามารถเหมาะสมกับ - ตัวป้อนเอาต์พุตปัจจุบันหรือที่ reclose ด้วยตนเองมีประโยชน์ แต่ต้องเป็นDC - อย่างชัดเจนสำหรับแรงดันไฟฟ้าของระบบและประเภทความผิดพลาด (พฤติกรรมอาร์คซีรีส์แตกต่างจาก AC) สาย OEM Combiner หลายสายผสมผสานทั้งสองอย่าง: ฟิวส์สำหรับสตริงสวิตช์/เบรกเกอร์ DC สำหรับหลัก ตรวจสอบความสามารถในการสูญพันธุ์ของ DC ARC ในแผ่นข้อมูลของเบรกเกอร์เสมอ อย่าถือว่าการจัดอันดับ AC "ครอบคลุม" DC

10) เมื่ออยู่ใน - เส้น (สายรัด) ฟิวส์ทำให้รู้สึก - และเมื่อพวกเขาไม่ทำ

อาร์เรย์ยูทิลิตี้ขนาดใหญ่บางครั้งเลื่อนฟิวส์ขึ้นมาจากสายรัดใกล้กับสตริงโมดูลลดจำนวนผู้ผสมผสานฟิลด์หรือแม้แต่กำจัดกล่องบางส่วน ข้อดีรวมถึง BOS ที่ลดลงและ homeruns ที่สั้นลง ข้อเสียรวมถึงการบำรุงรักษาได้(การได้รับเทคโนโลยีไปยังสายรัดบนดาดฟ้าในฤดูหนาวนั้นไม่สำคัญ) การปิดผนึกสิ่งแวดล้อมและเอกสารต่าง ๆ หากมีการเปลี่ยนสายรัด สำหรับกองยานที่มี O&M ที่เข้มงวดและดิจิตอลเป็น - การควบคุมที่สร้างขึ้นใน - การหลอมรวมสายสามารถน่าสนใจ; สำหรับไซต์ขนาดเล็กที่มีทีมงานลีนให้ติดกับ Combiner แบบดั้งเดิมที่หลอมรวมเพื่อความเร็วในการให้บริการ (ตรวจสอบการจัดอันดับฟิวส์สายรัดเฉพาะของผู้ขายของคุณซีลสิ่งแวดล้อมและวิธีการเปิดเผยตัวชี้วัด)

11) รวบรวมทั้งหมดเข้าด้วยกัน: รายการตรวจสอบการออกแบบที่คุณสามารถนำกลับมาใช้ใหม่ได้

รวบรวมข้อมูล: โมดูล ISC/VOC, การจัดอันดับฟิวส์, จำนวนสตริงขนาน, คลาสแรงดันไฟฟ้าของระบบ, สมมติฐานโดยรอบ

ตัดสินใจว่าจำเป็นต้องหลอมรวมหรือไม่: โดยปกติใช่ที่มากกว่าหรือเท่ากับ 3 สายขนาน ตรวจสอบด้วยคณิตศาสตร์ backfeed

ขนาดฟิวส์แต่ละสตริง: ตั้งเป้าหมายมากกว่าหรือเท่ากับ 1.56 × ISCแต่น้อยกว่าหรือเท่ากับการจัดอันดับฟิวส์ชุดโมดูล- เลือกฟิวส์ PV มาตรฐานที่ใกล้ที่สุด

เลือก Voltage & IR: จับคู่1,000/1500 VDCและตรวจสอบให้แน่ใจว่าการจัดอันดับการขัดจังหวะครอบคลุมความผิดพลาดของไซต์

ตรวจสอบความร้อนด้วยความร้อน: ยืนยันการสูญเสียและการสูญเสียพลังงานที่อุณหภูมิภายในกล่อง

สิ่งที่แนบมาและสิ่งแวดล้อม: ระบุ NEMA/IP, ความต้านทานการกัดกร่อน, ต่อมสายเคเบิล, การติดฉลากและ loto

การบำรุงรักษาได้: ตัวบ่งชี้ฟิวส์อะไหล่และการตรวจสอบสตริง

เอกสาร: เก็บหน้า tcc/derating รายการอะไหล่และหนึ่ง - ไดอะแกรมบรรทัดในกระเป๋าประตู

12) ความผิดพลาดและวิธีหลีกเลี่ยง

ความผิดพลาด #1: สมมติว่า "เบรกเกอร์ -" เท่านั้น "อยู่ที่ระดับสตริง
แม้แต่เบรกเกอร์ที่ให้คะแนน DC - ก็สามารถดิ้นรนเพื่อล้างระบบความผิดพลาดของ PV บางอย่างและโดยทั่วไปแล้วจะมีขนาดใหญ่กว่าและมีค่าใช้จ่ายต่อสตริง ฟิวส์ให้กระแสไฟฟ้าที่กำหนด - พฤติกรรมการ จำกัด และง่ายต่อการประสานงาน ใช้เบรกเกอร์สำหรับหลัก/เอาต์พุตตามความเหมาะสม ใช้ฟิวส์สำหรับสตริง

ความผิดพลาด #2: เพิกเฉยต่อการจัดอันดับฟิวส์ของโมดูล
บางครั้งนักออกแบบมีขนาดถึง 1.56 × ISC จากนั้นลืมขีด จำกัด ของโมดูล ที่ย้อนกลับ:ทั้งคู่ต้องพอใจพร้อมกัน หาก 1.56 × ISC ผลักดันคุณเกินกว่าการจัดอันดับฟิวส์ซีรีส์คุณต้องเคารพขีด จำกัด ที่ต่ำกว่าและลดลงโดย derating กระแสสตริง (หายาก) การเลือกโมดูลอื่นหรือทบทวนกลยุทธ์การสตริง

ความผิดพลาด #3: ไม่ตรวจสอบอุณหภูมิที่ลดลง
Combiner บนหลังคามืดตอนเที่ยงเป็นเตาอบขนาดเล็ก หากคุณไม่ได้คำนึงถึงสภาพแวดล้อมภายในคุณอาจเห็นการเปิดตัวในช่วงฤดูร้อน เลือกผู้ถือคุณภาพออกจากห้องหายใจและพิจารณาโล่ความร้อนหรือคุณสมบัติการระบายอากาศที่อนุญาต

ความผิดพลาด #4: มองเห็นลบ - ข้อกำหนดการหลอมรวมขั้วโลก
การออกแบบบางอย่างหลอมรวมเฉพาะขาบวก คนอื่น ๆ หลอมรวมทั้งสองบวกและลบคำแนะนำต่อผู้ผลิตและการตีความ AHJ อย่าเดา - ทำตามคู่มืออินเวอร์เตอร์และ Combiner และท่าทางของเขตอำนาจศาลของคุณ

13) คู่มือผู้ซื้อ: ภาษาสเป็คที่ป้องกันความประหลาดใจ

เมื่อคุณส่ง RFQ ไปยัง EPC หรือ OEM ให้ฝังเฉพาะเพื่อให้ผู้ขายไม่สามารถตัดมุมได้:

"กล่อง Combiner จะเป็นNEMA 4X / IP65ขั้นต่ำ, UV - เสถียรพร้อมกับฮาร์ดแวร์สแตนเลสและประตูปะเก็น; รวมท่อระบายน้ำ/ช่องระบายอากาศหากจำเป็นโดยแบบจำลองความชื้นของไซต์ "

"จัดเตรียมGPV 10 × 38ฟิวส์ต่อสตริง1,000/1500 VDCตามความเหมาะสมด้วยการให้คะแนนขัดจังหวะมากกว่าหรือเท่ากับหน้าที่ความผิดพลาดที่คำนวณได้ที่ตำแหน่ง Combiner ฟิวส์จะต้องมีตัวบ่งชี้ภาพหรือผู้ถือที่มีการส่งสัญญาณ Microswitch ต่อบอร์ดตรวจสอบ "

"รวมประเภท 2 DC SPDด้วยตลับหมึกที่เปลี่ยนได้และ MCOV เข้ากันได้กับแรงดันไฟฟ้าสูงสุดของอาร์เรย์ ภาคพื้นดินต่อคำแนะนำของผู้ผลิต "

"หลัก DCตัดการเชื่อมต่อต้องเป็น dc - จัดอันดับที่แรงดันไฟฟ้าของระบบและกระแสไฟฟ้าอาร์เรย์ที่มีด้ามจับที่ล็อคได้ เอกสารอาร์ค - วิธีการปราบปรามและอุณหภูมิเพิ่มขึ้นที่โหลดเต็ม "

"รวมสตริงการตรวจสอบปัจจุบัน- เผยแพร่รายการคะแนน Modbus; จัดหาเป็น - builts การแมปรหัสสตริงไปยังหมายเลขเทอร์มินัลตำแหน่งฟิวส์และแท็กสายรัด "

14) การว่าจ้างภาคสนาม & O&M: playbook 60 นาที

Visual Pass: เปิดประตู; ตรวจสอบฉลากเครื่องหมายแรงบิดการฝึกปรือความหนาแน่นของต่อมและสารดูดความชื้นนั้นไม่อิ่มตัว

ความต่อเนื่องและขั้ว: ก่อนที่จะลงจอดสตริงให้ทำการทดสอบความต้านทานฉนวนและตรวจสอบขั้วในแต่ละคู่

ไม่ - การตรวจสอบโหลด: ยืนยันตัวบ่งชี้ SPD การดำเนินการสลับและการตรวจสอบนั้นมาออนไลน์ด้วยการอ่านพื้นฐานที่มีสติ

ภายใต้การฉายรังสี: ทางลาดทีละสาย; ดูค่าการตรวจสอบสำหรับค่าผิดปกติ หากฟิวส์ใหม่เปิดขึ้นทันทีให้สงสัยว่ามีการกลับขั้วเคเบิลที่บีบหรือผิดพลาด - ตัวนำที่ลงจอด

สแกนความร้อน: ในวันที่อากาศร้อนและสดใสให้ผ่านกล้อง IR; ผู้ถือฟิวส์ที่อบอุ่นสามารถชี้ไปที่การเชื่อมต่อชายขอบหรือชิ้นส่วนที่ประเมินค่าต่ำ

วินัยชิ้นส่วนอะไหล่: สต็อกอย่างน้อย 2-3 ฟิวส์ต่อขนาดต่อ Combiner- แทนที่และ re - ที่ยึดแรงบิดด้วยการเปลี่ยนสีความร้อนใด ๆ

15) กรณีศึกษาสั้น ๆ : หลังคา C&I ขนาดกลาง, 1,000 vdc, แปด - combiner String

บริบท: การติดตั้งหลังคา 500 kW ใช้สตริง 1,000 VDC และอินเวอร์เตอร์สตริงแบบกระจาย บ้านอินเวอร์เตอร์แต่ละตัว - เรียกใช้สองแปด - เครื่องผสมสตริง คะแนนฟิวส์ของโมดูลคือ 20 A; โมดูล ISC คือ 11.0 A.

สตริงหลอมรวม: 1.56 × 11.0 a=17.16 a →เลือก20 AGPV 10 × 38 ฟิวส์ (ประเภทตัวบ่งชี้), คลาส 1,000 VDC, การขัดจังหวะการจัดอันดับต่อแผ่นข้อมูล เคารพการจัดอันดับฟิวส์ 20 ชุด

OCPD หลักและตัดการเชื่อมต่อ: อาร์เรย์ isc ≈ 8 × 11 a=88 a → 1.56 × 88 a ≈ 137 a →เลือกมากกว่าหรือเท่ากับ 150 a สวิตช์ DC/OCPD ที่ 1,000 VDC รวมถึง Type 2 DC SPD และบอร์ดการตรวจสอบสตริง (8 ช่อง)

ความร้อน: กล่องที่ติดตั้งในดวงอาทิตย์เต็ม; ระบุเสร็จสิ้นการปิดท้ายด้วยแสงระยะห่างของตัวยึดแนวตั้งและการจัดอันดับ 4x/IP65 สำหรับการล้างข้อมูล สำหรับความยาว - การทำงานของระยะเวลาให้รวม 24 ฟิวส์อะไหล่ (3 ต่อตำแหน่งสตริงในสามคอมบินเนอร์)

ผล: ศูนย์การดำเนินงานฟิวส์ที่น่ารำคาญในช่วงฤดูร้อนครั้งแรก; สตริงที่มีประสิทธิภาพต่ำกว่าสองตัวที่ถูกตั้งค่าสถานะโดยการตรวจสอบถูกโยงไปถึงปัญหาการจีบและแก้ไขภายใต้การรับประกันโดยไม่มีระบบ - การหยุดทำงานที่กว้าง

16) ประเด็นสำคัญ

ฟิวส์ไม่ใช่ - ตัวเลือกเมื่อหลายสายแบ่งปันรถบัส: พวกเขาป้องกันการทำลายล้าง backfeed และส่งสำนักหักบัญชีที่เลือกได้

ขนาดสตริงฟิวส์โดยใช้1.56 × ISC(NEC) แต่ไม่เกินโมดูลการจัดอันดับฟิวส์ซีรีส์- ทั้งสองจะต้องเป็นจริง

เลือกระดับแรงดันไฟฟ้าที่เหมาะสมและ irจากนั้นอีกครั้งสำหรับสิ่งที่แนบมาด้วยความร้อนดังนั้นคุณจะไม่ต่อสู้กับความรำคาญเปิดตลอดฤดูร้อน

ออกแบบสำหรับการบำรุงรักษา: ตัวบ่งชี้ฟิวส์, การติดฉลากที่ชัดเจน, อะไหล่และการตรวจสอบลด MTTR และเพิ่มผลผลิต

17)การป้องกันฟิวส์ในกล่อง Combiner

วัตถุประสงค์ของการป้องกันฟิวส์

ฟิวส์ในกล่อง Combiner ทำหน้าที่เป็นอุปกรณ์ป้องกันกระแสเกินที่สำคัญ ฟังก์ชั่นหลักของพวกเขาคือการปกป้องสตริงของโมดูล PV จากการไหลของกระแสย้อนกลับและวงจรลัดวงจรที่อาจเกิดขึ้นซึ่งอาจทำให้เกิดความร้อนสูงเกินไปอันตรายจากไฟไหม้หรือความเสียหายของอุปกรณ์ โดยการเปิดวงจรเมื่อกระแสไฟฟ้าไหลมากเกินไปฟิวส์จะแยกความผิดพลาดโดยไม่ส่งผลกระทบต่อส่วนที่เหลือของระบบ

ประโยชน์หลักของฟิวส์ในกล่อง Combiner รวมถึง:

การตอบสนองอย่างรวดเร็วต่อเหตุการณ์ที่เกิดขึ้น

ราคาถูกและติดตั้งง่ายๆ

การป้องกันทั้งอุปกรณ์การเดินสายและอุปกรณ์เชื่อมต่อ

ความเข้ากันได้กับแรงดันไฟฟ้า DC ที่ใช้ในอาร์เรย์พลังงานแสงอาทิตย์

ประเภทของฟิวส์ที่ใช้ในกล่อง Combiner

โดยทั่วไประบบ PV ใช้gpv - ฟิวส์จัดอันดับออกแบบมาโดยเฉพาะสำหรับแอพพลิเคชั่นเซลล์แสงอาทิตย์ ฟิวส์เหล่านี้มีความสามารถในการขัดจังหวะกระแสความผิดปกติต่ำที่สามารถเกิดขึ้นได้ในสตริง PV เช่นเดียวกับการทนต่อแรงดันไฟฟ้า DC สูง

การปรับขนาดและการเลือกฟิวส์

เมื่อเลือกฟิวส์สำหรับกล่อง Combiner:

กำหนดกระแสสตริงขึ้นอยู่กับข้อกำหนดของโมดูล PV (ISC × 1.25 ปัจจัยด้านความปลอดภัย)

เลือกคะแนนฟิวส์อย่างน้อย 1.35 × ISC แต่น้อยกว่าการจัดอันดับสายเคเบิลและอุปกรณ์

ทำให้มั่นใจคะแนนแรงดันไฟฟ้าจับคู่หรือเกินแรงดันไฟฟ้าของระบบ (เช่น 1500V DC สำหรับยูทิลิตี้ - มาตราส่วน PV)

เลือกฟิวส์ด้วยไฟล์คะแนนขัดจังหวะเหมาะสำหรับกระแสความผิดปกติสูงสุด

การประสานฟิวส์

การประสานงานฟิวส์ที่เหมาะสมทำให้มั่นใจได้ว่าส่วนที่เล็กที่สุดที่เป็นไปได้ของระบบ PV นั้นถูกแยกออกระหว่างความผิดพลาดลดเวลาหยุดทำงาน

ตัวอย่าง:

สตริงฟิวส์ในกล่อง Combiner ได้รับการจัดอันดับต่ำกว่าฟิวส์หลักในกล่อง recombiner หรืออินเวอร์เตอร์

สิ่งนี้รับประกันได้ว่าความผิดพลาดในสตริงเดียวจะระเบิดฟิวส์ของตัวเองเท่านั้นไม่ใช่ฟิวส์ระบบหลัก

18)การทดสอบและบำรุงรักษาฟิวส์ในกล่อง Combiner

ความถี่ในการตรวจสอบ

การตรวจสอบภาพ: อย่างน้อยไตรมาสหรือหลังเหตุการณ์สภาพอากาศสุดขั้ว

การถ่ายภาพความร้อน: เป็นประจำทุกปีเพื่อตรวจจับฮอตสปอตที่เกิดจากตัวยึดฟิวส์ที่เสื่อมสภาพหรือการเชื่อมต่อที่หลวม

ตรวจสอบความต่อเนื่อง: พบการอ่านปัจจุบันเป็นประจำทุกปีหรือเมื่อใดก็ตาม

โหมดความล้มเหลวทั่วไป

ความเหนื่อยล้าขององค์ประกอบฟิวส์เนื่องจากใกล้กับ - กระแสไฟฟ้าที่ได้รับการจัดอันดับ

การเชื่อมต่อที่หลวมทำให้เกิดความร้อนสูงเกินไปและความล้มเหลวของฟิวส์ก่อนวัยอันควร

ติดตั้งฟิวส์ผิด (เช่นฟิวส์ AC ในวงจร DC)

การย่อยสลายรังสี UV ของผู้ถือฟิวส์ในการติดตั้งกลางแจ้ง

แนวปฏิบัติที่ดีที่สุดสำหรับชีวิตฟิวส์ที่ยาวนาน

ใช้เสมอdc - การจัดอันดับ GPV Fusesสำหรับแอปพลิเคชัน PV

กระชับการเชื่อมต่อเทอร์มินัลทั้งหมดกับข้อกำหนดของผู้ผลิต

ทำให้ฟิวส์สะอาดและปราศจากฝุ่นหรือเศษซาก

เก็บฟิวส์อะไหล่ในสภาพแวดล้อมที่ปิดผนึกและแห้งแล้ง

19)การออกแบบกล่อง Combiner ขั้นสูงพร้อมการตรวจสอบฟิวส์

กล่อง Combiner ที่ทันสมัยมักจะรวมเข้าด้วยกันระบบตรวจสอบฟิวส์ที่ให้การแจ้งเตือนเวลา - จริงเมื่อฟิวส์ระเบิด สิ่งนี้จะช่วยลดการหยุดทำงานโดยเปิดใช้งานตำแหน่งอย่างรวดเร็วและการเปลี่ยนส่วนประกอบที่ผิดพลาด

การตรวจสอบฟิวส์สามารถ:

ตัวบ่งชี้ LED ท้องถิ่นในที่ยึดฟิวส์แต่ละตัว

การรวม SCADA ระยะไกลผ่าน Modbus หรือ Ethernet

การวิเคราะห์เชิงพยากรณ์เพื่อตรวจจับแนวโน้มปัจจุบันที่ผิดปกติก่อนที่ฟิวส์จะระเบิด

20)มาตรฐานและการปฏิบัติตามข้อกำหนดสำหรับการใช้ฟิวส์ในกล่อง Combiner

ฟิวส์และกล่อง Combiner ต้องปฏิบัติตามมาตรฐานสากลที่เกี่ยวข้องเพื่อความปลอดภัยและประสิทธิภาพ:

การปฏิบัติตามข้อกำหนดไม่เพียง แต่ความปลอดภัยของระบบ PV แต่ยังมีสิทธิ์ได้รับการประกันและการรับประกันบางอย่าง

21)บทสรุป

กล่อง Combiner ที่มีการป้องกันฟิวส์เป็นส่วนสำคัญของระบบพลังงานแสงอาทิตย์ซึ่งทำหน้าที่เป็นบรรทัดแรกของการป้องกันความผิดพลาดทางไฟฟ้า โดยการทำความเข้าใจประเภทฟิวส์การปรับขนาดการประสานงานและการบำรุงรักษาแนวปฏิบัติที่ดีที่สุดวิศวกรพลังงานแสงอาทิตย์และผู้ติดตั้งสามารถปรับปรุงความน่าเชื่อถือของระบบและอายุยืนได้อย่างมีนัยสำคัญ

บ่อน้ำ - กล่อง Combiner ที่ออกแบบมาพร้อมกับฟิวส์ที่เลือกอย่างเหมาะสม:

ลดเวลาหยุดทำงาน

ป้องกันความเสียหายของอุปกรณ์ที่มีราคาแพง

เพิ่มประสิทธิภาพของระบบ PV โดยรวม

ในอุตสาหกรรมพลังงานแสงอาทิตย์ที่ขยายตัวอย่างรวดเร็วการให้ความสนใจกับรายละเอียดเล็ก ๆ น้อย ๆ - เช่นการเลือกฟิวส์ที่ถูกต้อง - สามารถสร้างความแตกต่างอย่างมากในความสำเร็จของโครงการยาว -
